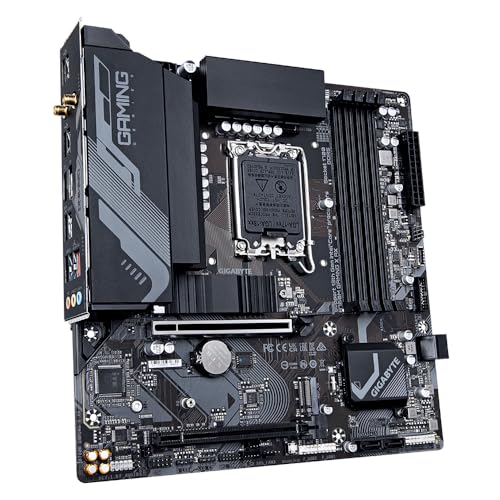

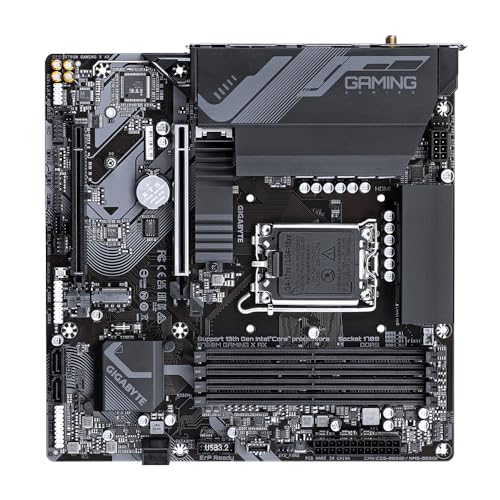

Scheda madre GIGABYTE B760M Gaming X AX in formato micro ATX: chipset Intel B760 Express, socket LGA 1700 per CPU Intel Core di 12ª, 13ª e 14ª generazione (oltre a Pentium Gold e Celeron), 4 slot DIMM DDR5 dual-channel fino a 256 GB e 7600 MHz in overclock, 2 slot M.2 PCIe 4.0 e 4 porte SATA III. Rete Wi-Fi 6E con Bluetooth 5.3 e LAN Realtek 2.5GbE. Pensata per chi monta un PC da gioco compatto senza inseguire l'overclock della CPU: sul chipset B760 puoi spingere solo la RAM (profilo XMP da attivare nel BIOS), non il moltiplicatore del processore. Codice prodotto B760M GAMING X AX, EAN 4719331853228.
Stiamo tracciando il prezzo di questo prodotto. Il prezzo per Scheda madre GIGABYTE B760M Gaming X AX Scheda madre - Supporta CPU Intel Core 14ª generazione di Gigabyte venduto e spedito da Amazon UK è in aumento rispetto al rilevamento precedente.
La B760M Gaming X AX è una micro ATX che punta sulle cose concrete: alimentazione della CPU a 8+1+1 fasi, 4 slot DDR5, due M.2 PCIe 4.0, LAN 2.5GbE e Wi-Fi 6E integrato. Il chipset B760 non consente l'overclock del processore: lo diciamo subito, perché è il limite più importante da conoscere.
Il socket LGA 1700 accoglie l'intera famiglia Intel Core di 12ª, 13ª e 14ª generazione — dagli i3 agli i9 — più Pentium Gold e Celeron. L'alimentazione della CPU è affidata a un VRM a 8+1+1 fasi con dissipazione passiva, sufficiente per la fascia i5/i7 in questo formato. Il chipset è Intel B760 Express: significa niente overclock del moltiplicatore CPU (quello resta appannaggio delle Z790), mentre puoi liberamente attivare il profilo XMP della RAM dal BIOS. Il formato è micro ATX (244 × 244 mm), compatibile con i case mATX e ATX più diffusi.
Quattro slot DIMM dual-channel, fino a 256 GB e 7600 MHz con profilo XMP attivo nel BIOS.
Un connettore fino a 2280 e uno fino a 22110, tutti e due di quarta generazione.
Ethernet a 2,5 Gigabit al posto del classico gigabit: utile con NAS e switch multigig.
Il modulo Realtek RTL8852CE porta il Wi-Fi 6E (802.11ax), quindi anche la banda dei 6 GHz — meno affollata delle solite 2,4 e 5 GHz, a patto di avere un router 6E. In dotazione trovi l'antenna esterna e i due connettori sul pannello posteriore. Incluso anche il Bluetooth 5.3 per pad, cuffie e periferiche. È un modulo saldato: se un domani vorrai una scheda Wi-Fi diversa, dovrai usare uno slot PCIe o una chiavetta USB.
Il chipset B760 non permette l'overclock della CPU: puoi spingere solo la memoria via XMP. Le uscite HDMI 2.0 e DisplayPort 1.2 funzionano soltanto con processori dotati di grafica integrata (le CPU con suffisso “F” non ne hanno): con una scheda video dedicata userai le uscite di quest'ultima. La fonte indica “Tecnologia di processo parallela: non supportato”, cioè niente SLI/CrossFire. Infine la voce “compatibilità ECC” va letta con prudenza: con CPU consumer si tratta dell'ECC on-die della DDR5, che non è l'ECC vera delle workstation.
Tutto quello che devi sapere prima di scegliere questa scheda madre. Una lettura di circa 3 minuti.
La GIGABYTE B760M Gaming X AX è una scheda madre micro ATX con chipset Intel B760 Express e socket LGA 1700. È la classica base per un PC da gioco o da lavoro costruito con criterio: quattro slot DDR5, due M.2 PCIe 4.0, LAN 2.5GbE e Wi-Fi 6E già integrato, senza pagare le funzioni da overclocker di una Z790 che, molto probabilmente, non useresti mai.
"Su una B760 non insegui il record di frequenza: costruisci una macchina stabile, veloce dove conta e con la connettività giusta per i prossimi anni."
Il socket LGA 1700 supporta le CPU Intel Core di 12ª, 13ª e 14ª generazione (i3, i5, i7, i9) più Pentium Gold e Celeron. L'alimentazione è gestita da un VRM a 8+1+1 fasi con dissipatori passivi, un dimensionamento coerente con processori di fascia media e medio-alta in un formato compatto. Il punto da mettere subito in chiaro: il chipset B760 non consente l'overclock del moltiplicatore della CPU. L'unico overclock disponibile è quello della memoria, tramite il profilo XMP che va attivato manualmente nel BIOS (di default la RAM parte alla frequenza JEDEC, più bassa). Se il tuo obiettivo è spingere una CPU con suffisso “K” oltre le specifiche, ti serve una Z790.
Quattro slot DIMM DDR5 in configurazione dual-channel, fino a 64 GB per modulo e 256 GB complessivi. Le frequenze supportate arrivano a 7600 MHz, scalando su tutta la tabella (7400, 7200, 7000, 6800, 6600, 6400, 6200, 6000, 5800, 5600, 5400, 5200, 4800 e 4000 MHz). Due avvertenze pratiche: la DDR5 non è compatibile con la DDR4 — moduli e slot sono fisicamente diversi, quindi non puoi riciclare la RAM del PC precedente; e riempire tutti e quattro gli slot mette più sotto pressione il controller di memoria della CPU rispetto a un kit da due moduli, per cui le frequenze più alte si raggiungono più facilmente con un kit 2× che con quattro banchi. Le memorie sono unbuffered (non registered): niente RDIMM da workstation.
Ci sono due slot M.2 Key M, entrambi dichiarati PCIe 4.0: il primo accetta unità fino al formato 2280, il secondo arriva fino al lungo 22110. Un SSD NVMe Gen4 su questi slot viaggia nell'ordine dei 7000 MB/s, contro i circa 3500 MB/s di un Gen3 e i ~550 MB/s di un SSD SATA: la differenza in copia di file di grandi dimensioni è netta, mentre nei giochi l'impatto è più contenuto. A completare il quadro, 4 porte SATA III per SSD 2,5" e hard disk, con supporto RAID 0, 1, 5 e 10. In totale la fonte indica fino a 6 dispositivi di archiviazione collegabili.
La rete cablata è affidata al controller Realtek RTL8125 con Ethernet 2.5 Gigabit, mentre il wireless usa il modulo Realtek RTL8852CE con Wi-Fi 6E (802.11ax), retrocompatibile con 802.11a/b/g/n/ac, e Bluetooth 5.3. L'antenna è inclusa. Sul pannello posteriore trovi HDMI 2.0 e DisplayPort 1.2 (risoluzione massima dichiarata 4096 × 2304 pixel, con HDCP e DirectX 12.0): attenzione, sono uscite della grafica integrata della CPU, quindi funzionano solo se il processore ne è dotato — le versioni “F” non lo sono. E la grafica integrata Intel non è pensata per giocare: per il gaming serve comunque una scheda video dedicata, da installare nello slot PCIe x16 Gen 4. L'audio è gestito dal codec Realtek ALC897 con supporto 7.1 canali; da notare che il pannello posteriore espone tre soli jack (cuffie, line-in, microfono), quindi il multicanale completo passa dall'uscita S/PDIF o dal connettore audio frontale.
La scheda tecnica della fonte contiene un paio di voci da leggere con la lente giusta. La compatibilità “ECC & Non-ECC”: su piattaforma B760 con CPU consumer si parla dell'ECC on-die integrato nello standard DDR5, una correzione interna al chip di memoria che non equivale all'ECC vero (side-band) delle workstation e dei server. La voce “Porte Thunderbolt: 2” compare tra gli I/O interni, non sul pannello posteriore: va intesa come predisposizione tramite header per scheda add-in Thunderbolt, non come due porte Thunderbolt pronte all'uso. Il pannello posteriore, sempre secondo la fonte, elenca USB 2.0 e USB 3.2 Gen 1 Type-A, mentre l'USB 3.2 Gen 2 citato nel titolo compare tra i connettori interni: se ti serve una porta Gen 2 sul retro, verificane la presenza prima dell'acquisto. Infine, il colore prodotto indicato dalla fonte (“marrone”) è con ogni probabilità un dato di catalogo poco affidabile. Sul fronte espansione: uno slot PCIe x16 Gen 4 e uno PCIe x16 Gen 3, quattro header per LED RGB, tre connettori per ventole chassis più uno per la ventola CPU, header TPM, seriale, S/PDIF e pannello audio frontale.
Sì, la comprerei se: sto montando un PC da gioco o da lavoro micro ATX attorno a un Core i5 o i7 di 12ª–14ª generazione; voglio la DDR5 con margine fino a 7600 MHz in XMP e due M.2 PCIe 4.0 senza compromessi; mi interessano Wi-Fi 6E e LAN 2.5GbE già integrati, senza aggiungere schede; non ho alcuna intenzione di fare overclock della CPU.
No, cercherei altro se: voglio overclockare un processore “K” (serve una Z790); ho già un kit DDR4 che vorrei riutilizzare (questa scheda accetta solo DDR5); mi servono ECC vera, memorie registered o porte Thunderbolt native sul retro; ho bisogno di più di due slot M.2, di molte porte USB 3.2 Gen 2 posteriori o di un formato ATX con più slot di espansione.
Abbiamo selezionato i prodotti nella stessa fascia di prezzo. Decide tu se GIGABYTE B760M Gaming X AX Scheda madre - Supporta CPU Intel Core 14ª generazione è la scelta giusta.
Per chi ama leggere prima di acquistare. Tutte le specifiche tecniche Gigabyte in un'unica tabella.
Le domande che riceviamo più spesso su questo prodotto. Se la tua non è qui, scrivici.
No. Il chipset Intel B760 non consente l'overclock del moltiplicatore del processore, nemmeno con CPU della serie K. L'unico overclock disponibile è quello della memoria, tramite il profilo XMP che devi attivare manualmente nel BIOS. Se vuoi spingere la CPU oltre le specifiche di fabbrica ti serve una scheda con chipset Z790.
Il socket è LGA 1700 e supporta i processori Intel Core i3, i5, i7 e i9 di 12ª, 13ª e 14ª generazione, oltre a Pentium Gold e Celeron della stessa piattaforma. Non sono compatibili le CPU AMD né i processori Intel con socket diverso, come LGA 1200 o LGA 1851. Prima del montaggio verifica sempre la versione del BIOS necessaria per il modello scelto.
No. Questa scheda accetta esclusivamente memorie DDR5. DDR4 e DDR5 hanno tacche e piedinature diverse e non sono intercambiabili: i moduli DDR4 non entrano fisicamente negli slot. Puoi installare fino a 4 moduli DDR5 unbuffered, fino a 64 GB ciascuno, per un massimo di 256 GB in dual-channel.
Solo se il processore installato ha la grafica integrata: le uscite video della scheda madre sono pilotate dalla iGPU della CPU, quindi con i modelli Intel con suffisso F restano inattive. Tieni presente inoltre che la grafica integrata non è pensata per il gaming: per giocare serve comunque una scheda video dedicata, i cui connettori sostituiranno quelli della scheda madre.
La scheda tecnica della fonte riporta compatibilità ECC e non-ECC, ma va interpretata con prudenza. Con CPU consumer su chipset B760 si tratta dell'ECC on-die previsto dallo standard DDR5, cioè una correzione degli errori interna al chip di memoria. Non equivale all'ECC vera e propria dei sistemi professionali, che richiede supporto lato piattaforma e moduli dedicati. Le memorie supportate sono unbuffered, non registered.
No. La fonte cita due porte Thunderbolt, ma le colloca tra gli I/O interni: è quindi da intendersi come header di predisposizione per una scheda add-in Thunderbolt, non come connettori pronti all'uso sul retro. Il pannello posteriore, secondo la stessa fonte, offre porte USB 2.0 e USB 3.2 Gen 1 Type-A, mentre l'USB 3.2 Gen 2 è disponibile come connettore interno per il pannello frontale del case.
